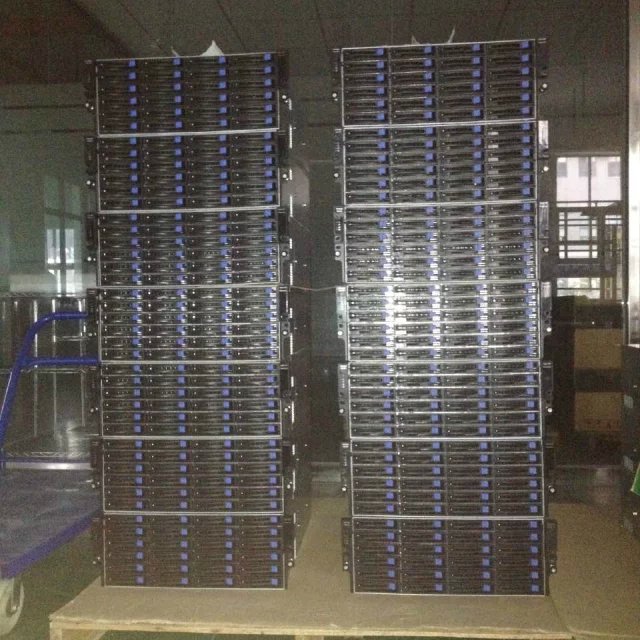

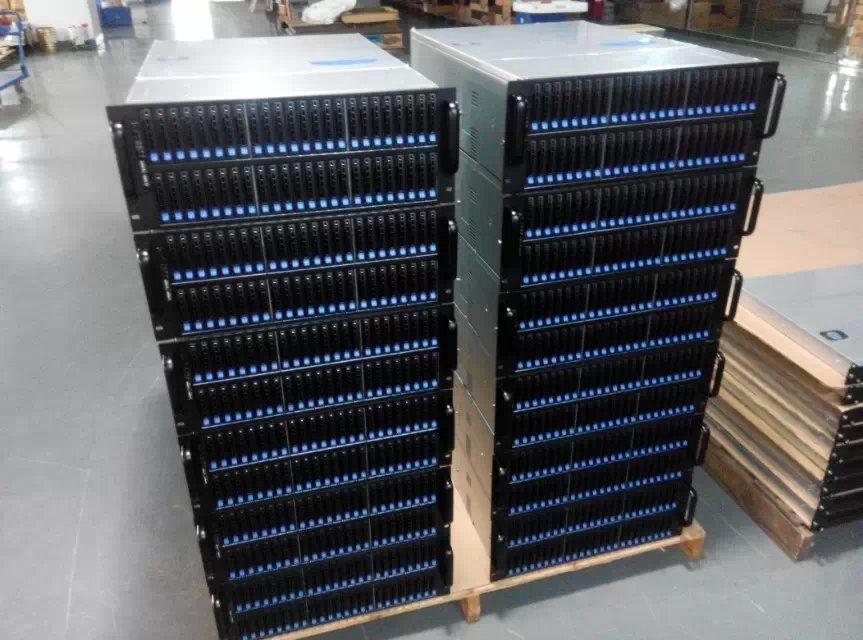

海德智慧专业研发生产视频集中监控管理平台，网络数字矩阵，解码矩阵,流媒体服务器，智能存储服务器，磁盘陈列，网络全景摄像机，网络跟踪球机，监控智能分析，智能管理平台产品

系统概述

一、前言

随着网络技术的发展，网络视频监控系统应用已经成为一种趋势。尤其是互联网、电视技术、通信技术开始融合以后，基于互联网平台的网络视频监控是必然的趋势。

网络视频监控解决方案与模拟视频监控解决方案的最大差别就是：网络视频监控系统的传输介质由传统的视频线改变为以太网线或者光纤网络，而发生的根本改变就是视频信息可以通过广域网传播。只要有网络的地方都可以观看视频信息。客户浏览视频信息距离的变化也是网络视频监控系统与模拟视频监控系统最本质的区别。

网络视频监控解决方案更依赖于网络设备，交换机、路由器、数字矩阵服务器更多的出现在网络视频监控系统的设备清单中，而相应减少的是模拟矩阵、视频分配器、等监控设备，这也比较符合网络视频监控系统与模拟视频监控系统特性的比较

网络视频监控解决方案的前端有两种方案：网络摄像机或者模拟摄像机，网络视频服务器，网络摄像机的本质也是：模拟摄像机网络模块。因此网络前端设备可以依靠模拟摄像机的多样化而多样化，相比模拟摄像机的优势在于：由于用网线传输，品类比模拟摄像机还要丰富，比如光纤网络摄像机，是模拟摄像机无法集成的。

在控制方面，网络视频监控系统由于软件接入互联网平台，因此产品集成性能也要比模拟设备好很多，各种通信协议的互通互溶，使得网络视频监控系统的终端接收也变得多样化。过去模拟视频监控解决方案主要是依靠监视器进行显示，随着电视网络化进程加速和网络视频监控解决方案的实施，即使在家里也可以看到视频信息。

网络视频监控解决方案具备更好的扩展性，例如：模拟视频监控解决方案在扩展的时候需要增加甚至矩阵，但是网络视频监控解决方案只需要增加相应的网线、地址并在管理服务器增加相应的设置就可以轻松扩展。另外一个优势就是存储，模拟视频监控系统如果放在一个监控中心监控，那么就需要建立很大的存储平台，而网络视频监控系统完全可以通过分布式存储完成视频录像信息的存储。

海德智慧作为专业的网络视频监控设备研发制造商，具备完善的前端产品线，可以满足各种网络视频监控系统客户的需求，在后端集成方面也针对行业应用需求，具有丰富的网络视频监控解决方案设计经验。

二、系统概要介绍

系统主要目的是实现将远程视频系统上传到总控中心电视墙，实现将各前端监控点的孤立监控，进行统一管理、视频转发和上电视墙监控，特别是当有特殊情况发生时做到统一应急指挥。本系统是一套“数字化、网络化、集中管理”的智能网络监控管理系统，达到“系统集成一体化、信息存储网络化、维护管理智能化”的目标。

设计合理，结构简单，功能完备，切合实际，能有效提高工作效率，满足项目需求；

我公司推荐采用的WS监控平台软件在设备选型时，采取实用的原则，不追求高端设备的堆砌，而是本着实用的原则进行了科学的配置建议，以求达到最大的技术性价比。

方案设计

一、系统结构图

二、系统重点部分简介

(1) 前段设备信息

前端系统主要由350路D1模拟摄像机和100路130W网络高清摄像机组成。

（2）传输路径方式及带宽

系统网络传输路径：现有局域网传输。

其网络传输时每路视频需要占用的网络带宽统计下表所示：

解码分辨率	解码帧率	解码码流	备注
CIF（352*288）分辨率	25帧/S	512K/S/路	此画质、分辨率、帧数、码流均为海德解码的实时解码数据
D1(704*576)分辨率	25帧/S	2M/S/路	此画质、分辨率、帧数、码流均为海德解码的实时解码数据
720P（1280*720）分辨率	25帧/S	3M/S/路	此画质、分辨率、帧数、码流均为海德解码的实时解码数据
960P（1280*960）分辨率	25帧/S	4M/S/路	此画质、分辨率、帧数、码流均为海德解码的实时解码数据
1080P（1920*1080）分辨率	25帧/S	6M/S/路	此画质、分辨率、帧数、码流均为海德解码的实时解码数据

(3) 数字矩阵

网络数字矩阵是在第三代智能化监控管理中心系统的基础上，结合实际应用需求定制研发，系统采用中间件技术，具备高度的集成化、智能化和网络化，是完全依据应用需求而研制的智能化联动管理平台系统，具备专业化、人性化的软件功能，它从可操作性、兼容性等方面直接提升集中监控智能化综合管理中心系统的应用。

1、多画面监视功能：实时监视图像画面可以实现1/2/4/6/7/8/9/10/12/13/14/16等多画面分屏显示。

2、视频轮巡功能：支持目标窗口、多模式图像巡切组轮巡显示。

3、设备分组管理功能：实现对所有前端设备的管理控制；可对连入系统的设备进行自由分组，并可对组和组里的设备进行组控制和设备独立管理控制轮巡；系统支持自定义分组的多路视频图像轮巡，轮巡可以在某一个窗口调用。

4、报警图像切换：报警时报警现场的图像可强制切换至电视墙的指定窗口，多路同时报警时轮巡显示；用户可自定义图像的显示模式或切换模式。

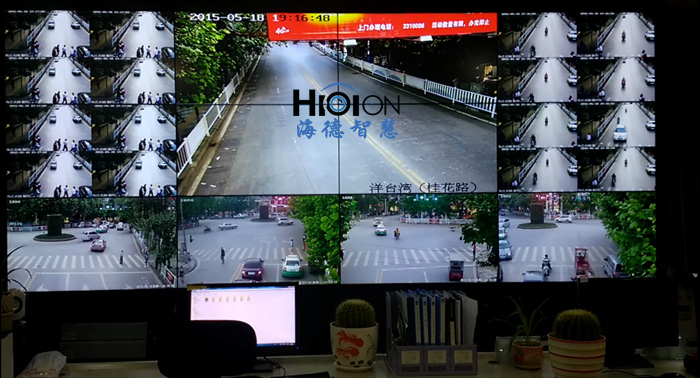

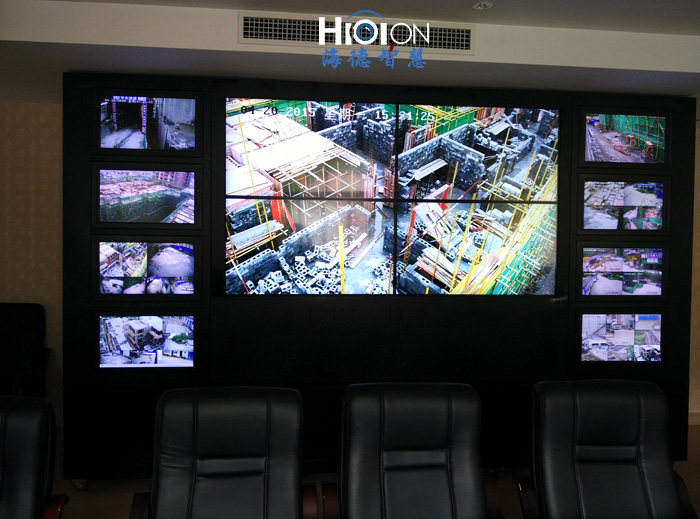

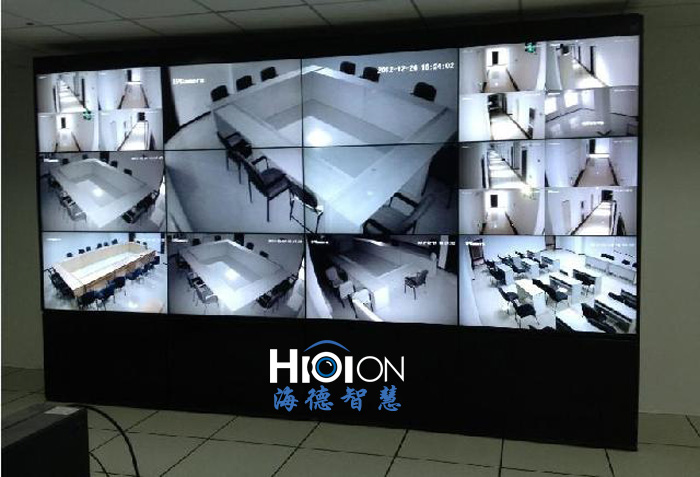

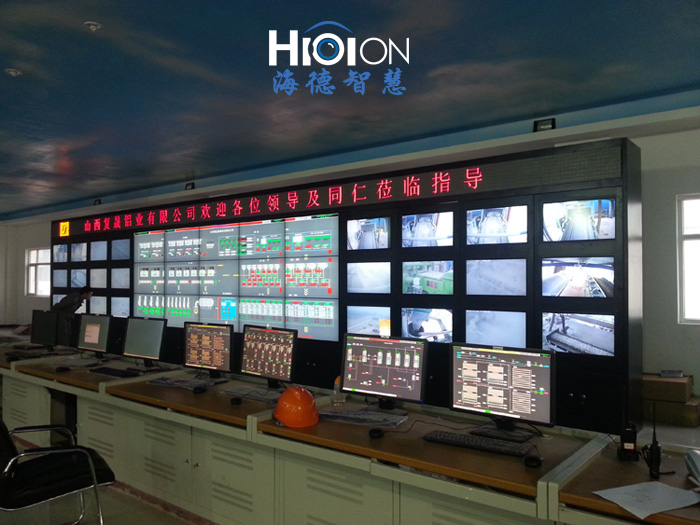

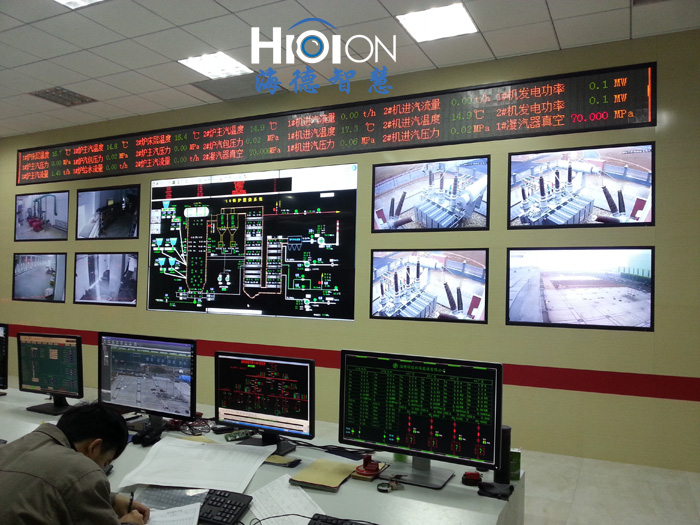

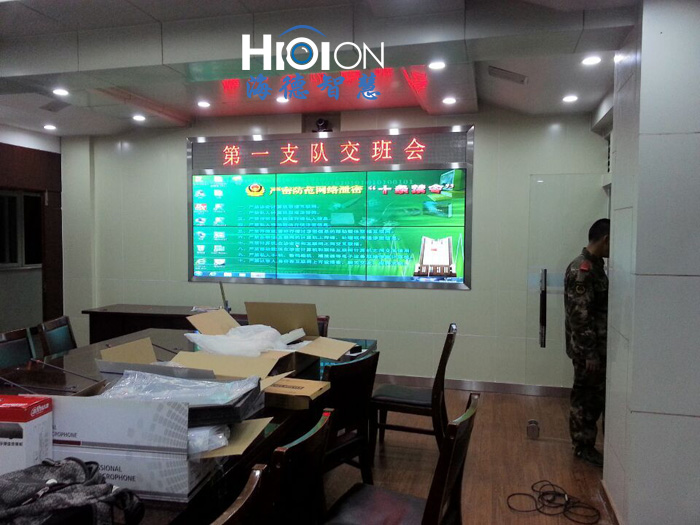

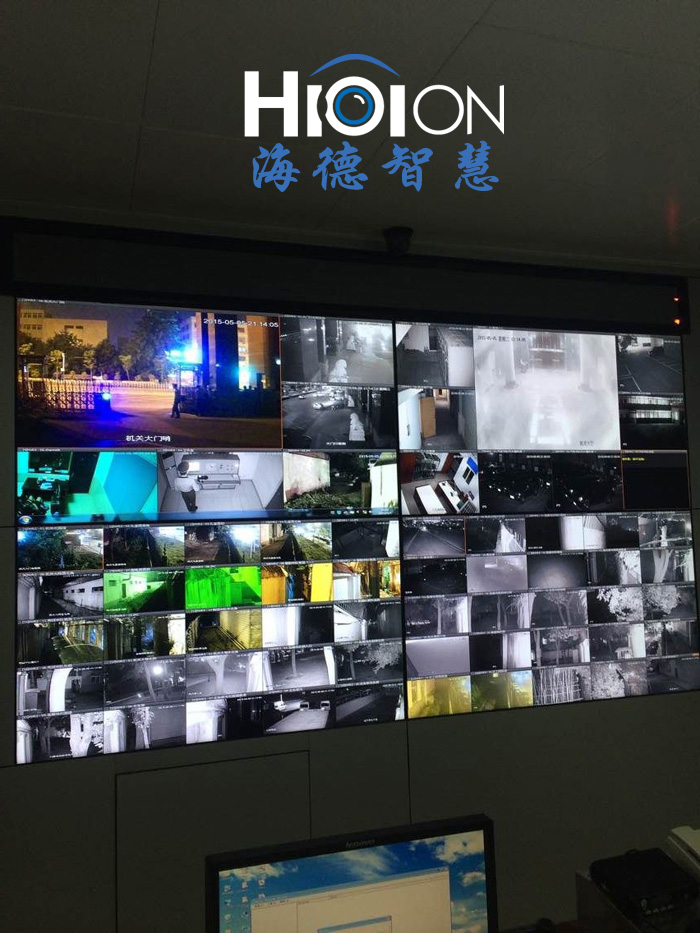

5、灵活的电视墙解码方案：系统支持电脑VGA显示器、液晶电视、等离子电视、液晶监视器、DID液晶屏、投影仪、DLP等设备组成的电视墙，任意一路视频图像的解码输出都可以在管理中心自定义和统一控制。图像连接成功时音频同步于视频预览。

三、数字矩阵系统运行原理

前端各网点的监控信号（视频/音频/报警）通过各种传输线缆接入本地的数字硬盘录像主机（进行本地存储，同时进行网络上传）。
报警信号可直接利用“数字硬盘录像主机”和“网络视频服务器”的报警输入/输出接口，实现本地报警。
同时报警信号和报警图像根据资源管理服务器提供的报警传输路径，通过网络直接传送到分监控中心和主监控中心的接警主机上，实现网络远程报警和报警录像。
平时对于系统中重要网点的视频图像，除了利用本地的DVR进行本地录像存储外，还可上传网络，按照资源管理服务器提供的传输路径，传送到分监控中心或主监控中心的视频工作站进行网络远程录像。
网络客户端进行远程监控时，首先通过“用户名和密码”登陆“资源管理服务器”，资源管理服务器可根据设置好的系统信息，对其进行身份验证。
通过认证后，用户进入监控系统，界面中会自动显示该用户权限内的全部资源列表（即所能访问或控制的所有网点的目录），根据列表信息轻松进行远程监控。

WS统一操作平台的核心功能优势

一、灵活的集中存储和分散存储

WS系统提供了方便灵活的存储解决方案。无论前端摄像机安装在何处，均可通过网络在一个或多个监控中心进行集中录像存储。当系统过于庞大，集中存储造成网络指挥监控中心网络压力和设备管理过于沉重时，可采用前端网点分散存储和指挥中心远程检索、网络存储相结合的方式，即把巨大的集中存储任务分散成独立的本地存储，指挥中心可通过远程检索来重点查看图像资料，必要时进行二次网络存储，既保证了存储任务，又极大缓解了中心压力。

二、集中管理

系统通过其资源服务器可以对系统中所有硬件设备和用户进行集中管理，包括添加/修改前端主控设备、设置/更改设备工作参数、配置/更改设备所属关系，添加/删除用户、设置/更改用户管理权限等。

管理员只需要将这些系统信息在资源服务器上加以注册，即可在整个系统内生效，大大简化了系统操作，有效提高了工作效率。

三、灵活方便的数字矩阵功能

利用WS配套的数字矩阵功能，可实现多路信号的电视墙接入，同时提供手动切换、同步切换、群组切换、循环切换等多种切换方式，不仅满足用户对电视墙监看的需求，同时降低了系统造价。

四、强大的电子地图和报警管理功能

WS系统提供了强大的电子地图功能。可将所有监控网点在电子地图上一一进行坐标定位，通过鼠标点击可调取该监控网点图像。

用户可以自行编辑地图，地图可分层。报警后，在一级地图上自动显示报警网点位置，点击报警网点坐标，立即调出该网点内部布防图，闪烁显示具体报警方位，使报警信息更加直观和清晰。

五、支持动态IP，兼容多种网络环境

WS系统支持局域网、广域网、ADSL、E1、Wireless等多种网络传输介质。

对于ADSL等动态IP传输方式，可以通过路由器自带的域名解析软件来解决由于IP变更导致网络监控中断的问题，从而为实现廉价的网络监控创造了可能。

六、任意部署

WS系统依托网络，不受距离限制，可以部署到任何地方，便于跨区域、大范围组网，如设立全国-省-市-县多级网络架构。

七、方便快捷的IE浏览功能

为了给小型客户端提供更为方便快捷的访问方式，WS提供了Web服务平台，用户无需安装任何监控软件，即可实现IE浏览器方式的实时远程监控。

八、支持多种设备混合组网

在WS平台下，可同时管理PC式硬盘录像机、嵌入式硬盘录像机、网络视频服务器、网络摄像机、高清摄像机等前端主控设备，支持这些设备的混合组网，方便用户根据具体需求选取合适设备。

WS系统可兼容当前市场上主流品牌的视频处理硬件设备，来解决用户进行旧系统升级、扩充和兼容性的问题。

九、随意扩容

由于WS系统采用开放的多级服务器构架，可同时设置多级指挥中心，因此在带宽承载范围内，可任意扩充系统容量，规模没有数量限制。

十、多级服务器构架、便于分级管理

对于大型监控系统，有时一个监控指挥中心是无法满足用户需求的。WS系统采用开放的模块构架，可以设置多个二级、三级指挥中心，通过一级指挥中心资源服务器和对应的逻辑关系，进行分级监控。

十一、保障信息安全

WS采用高强度的加密算法保证系统和数据的安全。视频数据使用专有的数据格式，采用专有的播放工具，保证数据信息及系统的安全稳定。

十二、多路同步回放功能

系统提供多路（1/4路）同步/异步回放功能，提供1～8倍速率快放和慢放，以提高检索效率。

十三、远程维护与升级

资源服务器可随时监测设备运行状态，远程设置、修改设备的各项参数并能够对系统进行升级，使前端真正做到无人值守。既提高了设备维护效率，又节省了人力与时间。

十四、掉线自连功能

当前端设备与网络中断后，监控中心会不停扫描网络，并不断尝试连接前端设备。当前端设备恢复网络连通后，监控中心会在第一时间与前端设备重新连接，无需人工干预。

十五、移动侦测功能

图像运动传感器的参数可在菜单中设定以满足特定应用的要求，并且在摄像机可视的监控范围内，可以选定一个或几个重点区域进行局部触发报警，而且可以根据需求来设置画面移动物体移动的范围。

十六、减少网络资源重复占用

WS系统通过流媒体服务器的图像转发功能来实现各个客户端对前端图像的远程访问，这样前端主控设备上传图像时，不会重复占用网络带宽，保证了图像上传的稳定性，使得前端图像传输速度和图像质量不受客户端数量的影响。

十七、人机界面友好，操作便捷

WS系统中所有操作界面延续了WINDOWS界面风格，在突出功能性的同时，充分考虑人性化设计理念。界面采用资源列表（目录树方式）、电子地图、矩阵切换等多种方式进行监控点和摄像机的查看、检索，操作简单快捷，易学易用。

十八、完备的多级用户权限管理

所有用户、用户权限的设置和更改都集中在WS的资源服务器上进行，用户数量不受限制，用户权限也可随意设置。用户无论在哪里，使用哪台计算机，只要登陆资源服务器通过身份认证，即可获得权限内的资源列表，实现对授权设备的访问。系统管理员可根据管理需要，随时调整用户和用户权限，保证了管理上的安全性、实时性。

十九、运行稳定可靠

WS系统作为一套成熟稳定的大型监控管理系统，已成功应运在全国多省市、多行业中，其功能的优越性和可靠性受到实践的检验。

二十、应用范围广泛

由于WS系统便捷的操作、全面的功能、多层次的集中管理方式，以及在网络构建上的合理性设计，使它具有无法比拟的多种优势，因此决定了它有着无限广阔的应用前景。

主要设备参数

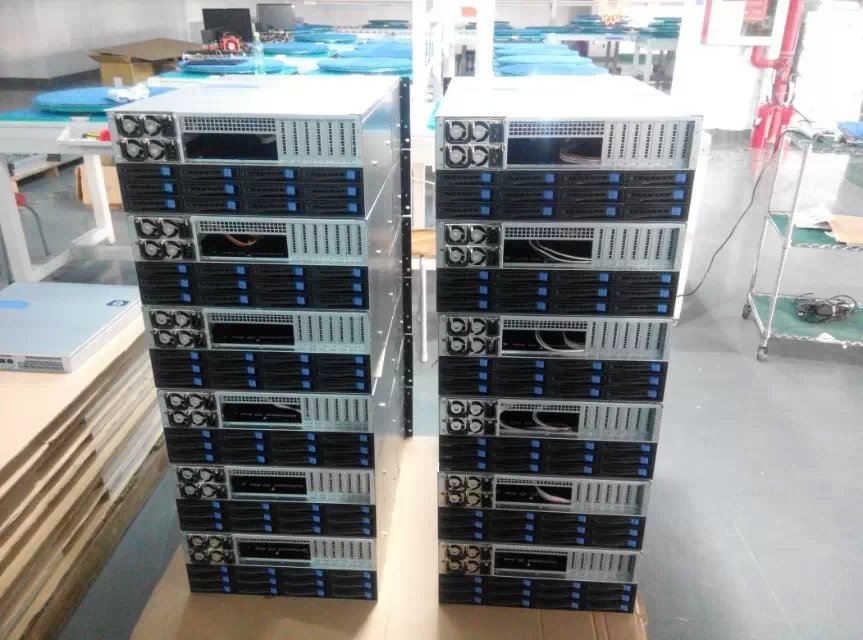

一、6屏960P高清网络数字矩阵服务器

网络数字矩阵服务器WS6-113HS系列是海德智慧依据开放式网络视频监控系统的实际需求研制的新型数字矩阵系统，用于完成960P原始码流解码、智能切换、录像存储、拼接屏幕显示、流媒体转发、远程控制等功能，以纯工业服务器的配置继承了兼容多厂家的优势，解决了超多路数解码的瓶颈，实现了一机多屏幕的难题，达到了超多路高清视频1:1集中输出上墙的效果。

功能特点：

单机最大6路VGA/DVI/HDMI输出,支持6屏任意拼接功能
支持960P及以下所有分辨率视频在保证不降低码流及帧率的情况下解码显示
支持VGA、DVI、HDMI同时输出，输出分辨率最高均可达1280x960，且可分别预览不同通道的图像，内置看门狗，保证365天全天候实时视频在线监控
支持液晶电视、显示器、液晶监视器、拼接屏、DLP等大屏显示设备
自定义1/2/4/6/7/8/9/10/12/16全实时任意拖动画面分割，满足高清视频监控系统里多画面显示输出的行业主流需求
多机联网全交叉式手动/自动/程序/同步/群组切换输出，可定时5秒及以上间隔时间进行分组切换
兼容海康、大华、汉邦、海德智慧、恒亿、大立、雄迈、天地伟业、黄河、朗驰、亿维、天视通、德国MOBOTIX、波粒、艾普视达、安讯士、台湾VIVOTEK和具备ONVIF网络协议的网络摄像机、网络视频服务器、DVR、NVR等设备
可同时进行时间、日期、摄像机标题、运行状态、图形、图像等字符叠加，按录像通道、时间进行自由检索叠加字符
单台网络数字矩阵设备支持多个厂家设备同时流媒体转发、远程回放上电视墙
同时支持128个客户端访问，客户端权限可设层级管理，方便客户进行信号显示前的预审
可无缝多台网络数字矩阵级联、任意视频切换上电视墙
支持局域网、电话线、DDN、ISDN、ADSL、E1、VPN、光纤
支持网络报警主机（丛文接警中心、霍尼威尔、南京英安特、博世）、门禁设备(微耕、金诺德)、对讲（来邦、世邦）、巡更联动视频输出
独特的控制中心一机三屏(预览中心、数字矩阵、电子地图)操作
全中文界面三维键盘云台控制（可选球机预制位功能）、云镜控制、轮循切换功能

硬件参数：

型号		WS6-80HS-（6X4）
硬件配置	操作系统	Windows 2008 SERVER 64位
	CPU规格	1个CPU Intel 64位
	主板	服务器级（支持7x24小时运行）
	系统硬盘	标配60G SSD固态硬盘
	硬盘管理	可显示硬盘大小，可格式化、分区
	输出接口	6路VGA/DVI/HDMI
	内存	最大4 x DIMM内存插槽,最大容量 32GB, DDR3 2200(超频)/2133(超频)/1866(超频)/1600/1333/1066 Hz Non-ECC, Un-buffered 内存
	网络接口	双网口，10M/100M/1000M自适应以太网口
	网络通讯	局域网、电话线、DDN、ISDN、ADSL、E1、VPN、光纤
	背板 I/O 接口	1 x PS/2 键盘 / 鼠标接口 1 x HDMI 接口 -1 x 光纤 SPDIF 数字音频输出端口 2 x USB 2.0 接口 8 x USB 3.0 接口 1 x eSATA3 接口 1 x IEEE 1394 接口 1 x 带 LED 的 CMOS 数据清除开关 -HD 音频插孔: 后置喇叭 / 中置 / 低音 / 线性输入 / 前置喇叭 / 麦克风
	电源功率	额定500W(进口电源)
	重量	《20KG（不含存储硬盘重量）
音频视频	接入路数	80路960P（1280*960）音视频
音频视频	解码路数	24路960P（1280*960）音视频
环境	工作温度	0℃-40℃
环境	工作湿度	≤90
尺寸	外型架构	标准机架式8个SATA盘位
尺寸	机箱尺寸	W428mmH133mmD658mm

二、4屏960P高清网络数字矩阵服务器

网络数字矩阵服务器WS4-80HS系列是海德智慧依据开放式网络视频监控系统的实际需求研制的新型数字矩阵系统，用于完成960P原始码流解码、智能切换、录像存储、拼接屏幕显示、流媒体转发、远程控制等功能，以纯工业服务器的配置继承了兼容多厂家的优势，解决了超多路数解码的瓶颈，实现了一机多屏幕的难题，达到了超多路高清视频1:1集中输出上墙的效果。
