上海摇光系统集成有限公司综合布线标准

  1. 机房位置选择
    1. 远离粉尘,油烟,易燃,水源。
    2. 尽量避免选择有窗的墙壁,或者办公室门口等人流较多的通道附近。

B.机房建设

  1. 机房面积应适中,考虑:
  • Access Control System 垂直投影面积。
  • UPS及空调(如有需要)面积。
  • 机柜数量及垂直投影面积。
  • 电话交换机垂直投影面积。
  • 维护人员操作需要。
  • 电源:
    • 机房电源要与办公室其他电源分开,使用单独空气开关.
    • 需要时在机房内安装独立配电箱,提供至少20A电力。
    • 机房内其他用电设备(非系统应用设备及辅助电源)不得由电脑主机电源和UPS供电,服务器及其网络设备使用单独的电源空气开关,机房内电灯,和辅助电源(维护用电源)使用另一路电源空气开关控制。
    • 主机电脑及网络设备电源设备应靠近机柜位置放置。
    • 维护和测试用电源插座应有明显标志,以区别于电脑及其网络设备供电插座。
    • 应在机房明显位置贴有电源空气开关功能图及电源走向图。
    • UPS采用APC1000-1500VA不间断电源,加装温控感应器,网络访问卡,不可加装额外电池组。如有需要,需申请。
    • 机房内部需要安装避雷扁铁,电源箱以及UPS,机柜需连接避雷扁铁
  • 温度控制:
    • 在没有独立空调时,机房内需要至少一个空调进风口,此进风口空调温度不可高于25度。
    • 在没有独立空调时,空调主机不可安装在机房天花板内,以避免因维护而进入机房。
    • 在没有独立空调时,机房墙壁办公室一侧需在靠近天花处安装排气扇。机房门也应采用通风百叶。
    • 如有条件,安装独立1匹空调,温度调节至26度制冷.禁止冷凝管裸露,以免导致滴水.空调位置需位于空旷位置,以免维修时妨碍其他设备运行或引起触碰.
    • 仓库类项目必须使用独立空调.

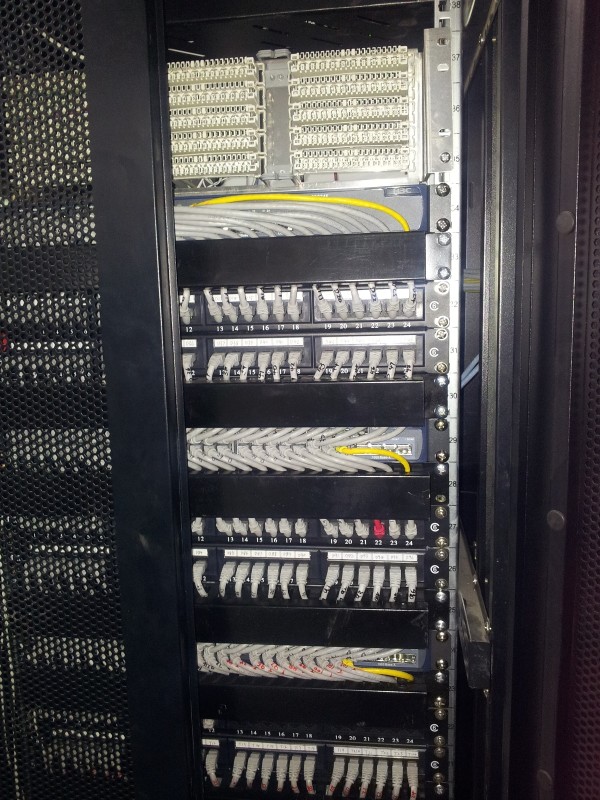

  • 机柜标准:
    • 机房内电脑机柜采用有孔门机柜,不可使用玻璃门机柜,以提高散热性能。
    • 如不使用机房设计,机柜需使用玻璃门以防止灰尘进入.
    • 机柜为2000*600*800的标准42U机柜,要有顶置风扇。
  • 防火:
    • 在机房内,门口显著位置,放置手提式二氧化碳气体灭火器。或放置于机房门外显著位置。
  • 机房内禁止安装任何水管开关,以免有水渗入设备。

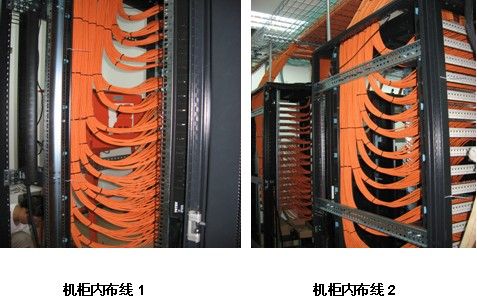

C.布线

  1. 布线使用全金属桥架。
  2. 布线使用全网线部署(电话线及电脑网路线)。
  3. 网线使用标签及颜色定义线路用途。
  4. 配线架中网线需以中分式排列,线路排列整齐有序,严禁长短不一.
  5. 到各个用户点的线路需要使用PVC管套管。
  6. 普通员工使用:网线x1 , 电话线x1。
  7. 员工使用2个标准3眼电源插座。
  8. 经理室可酌情添加网线口及电话线口。
  9. 在公共区域预留网络打印机,传真机,复印机等网络口及电话口位
  10. 电源及网络模块安装在隔段上,并位于L型屏风内角处。
  11. 强电插座使用倒置方式, 即:
  12. 所有弱电线路使用超5类线,并要求完工时提供线路测试报告。
  1. 交付:
  2. 交付使用前需要提供弱电线路图,图纸需完全反映布线点位及位置.
  3. 交付使用前需要提供机房平面图,图纸需清楚标明设备位置.
  4. 交付使用前需要提供机柜设备放置图,图纸需标明机柜内设备放置位置.
  5. 提供机柜内设备照片,机房全景照片.
  6. 提供更新的点位图,机柜内设备布局图,机房平面布局图等.
